Nieuw Notebook (18-02-2004):

back


Van de Appie Happie, een Micromaxx md41320 (medion) notebook:




Het moederbord van dit notebook is een Arima W720K7. Volgens linux dmicode het volgende:
    DMI type 2, 8 bytes.
    Base Board Information
        Manufacturer: Arima
        Product Name: W720K7
        Version: KBC Revision: 1913
        Serial Number: None
Dit moederbord wordt gebruikt in een Medion MD40072 en eMachines M5310 en een eMachines M5309.
Nader onderzoek lijkt erop te wijzen dat dit notebook een eMachines M5309 is.
zie: http://www.emachines.com/

Update 23-06-2004 en 11-08-2007:

Na wat verder te zoeken blijkt dus dat de Arima w720-k7m een bestaand notebook is. Zie: www.arima.com.tw Echter de driverpagina gaat helaas nergens naartoe.
Verdere info is niet te vinden. Iemand anders misschien?
Op 10-08-2007 kreeg ik een mailtje van Joop uit Rotterdam dat hij nog een Franse pagina (zie links) gevonden had met nog meer info over het notebook. Kennelijk is het notebook al daar verkocht als een Medion - MD40072 "SpeedMaster" - RAM 2000.

Technische gegevens


Micromaxx Notebook van 1.699.- voor 1.299.- (op=op)
Het is nauwelijks te geloven dat er zo veel snelheid en werkkracht in een laptop past. Een supersnelle processor. Een geheugen dat echt veel werk aan kan. En een softwarepakket waarmee u klaar bent voor bijna elke taak.

Supercompleet en krachtig notebook voor werk, bedrijf en vrije tijd.
Ondanks zijn bescheiden formaat doet dit Micromaxx « Notebook moeiteloos alles wat u mag verwachten van een geavanceerde pc. Plus nog veel meer! Het is uw mobiele kantoor voor tekstverwerking, spreadsheets en dergelijke. Maar bijvoorbeeld ook uw privÚ-bioscoop. Op het maar liefst 15,4 inch grote kleurenscherm vertoont u DVD 's in hun volle glorie, uiteraard met stereo geluid. Daarvoor zorgt de supercombo drive van Pioneer, waarmee u zowel CD 's als alle typen DVD 's kunt afspelen Ŕn branden. Ook de verdere voorzieningen van dit veelzijdige notebook zijn royaal bemeten. Evenals de software: alle programma 's zijn al voorge´nstalleerd, maar natuurlijk ontvangt u ze ook op CD-Rom. Zeker is zeker, nietwaar ? Die zekerheid blijkt trouwens ook uit de garantieregeling. Maar liefst 24 maanden, incl. "pick-up en return" aan huis.

Specificaties:
_______________   ______________________________________
- Processor   - AMD Athlon (tm)XP-M 2600+(47 Watt)
-Beeldscherm   - 15,4 inch TFT W-XGA Kleuren scherm 1280 x 800 px

  - 16:10 voor geoptimaliseerd DVD af te spelen
- Accu   - Hoog vermogen Lithium-ion 12 cel 6600 mA
- Floppy drive   - Geen
- Grafische Chipset   - ATI Mobility Radeon IPG 320M met max 128 MB shared DDR-Ram
- Harde schijf   - 60 GB 2.5 inch IDE HDD 4200 rpm
- Optical Drive   - Supercombo drive Pioneer (2 x DVD-R,1 x DVD-RW,2 x DVD+R,

  - 1 x DVD+RW, 8 x DVD lezen,10 x CD-RW,16 x CD-R,24 x CD lezen)
- Aansluit-   - 3 x USB 2.0,1x serieel,1 x VGA-out,1 x TV-out,
- mogelijkheden   - 1 x infrarood,1 x Firewire IEEE 1394,1 x LAN (RJ45),1 x modem (RJ11),

  - 1 x microphone-in,1 x 6 channel audio out met S/P-DIF
- Audio   - 16 bit geluidschip met optische digitale uitgang (S/P-DIF),

  - 2 ge´ntegreerde luidsprekers
- Modem   - Intern 56 K.V90 modem
- Wireless lan   - 802.11G met een maximale snelheid van 54 Mbit/s

  - IEEE firewire Aansluiting op moederbord
- LAN   - 10/100 Mbit snel Ethernet LAN port
- Intern geheugen   - 512 MB DDR-RAM,2 x 256 MB (uitbreidbaar tot 1024 MB)
- Toetsenbord   - Ge´ntegreerde touchpad met 2 muis knoppen,

  - 2 multimedia sneltoetsen en een scroll toets
- Overig   - incl. AV adapter
- Gewicht   - 2.8 kg incl. batterij
- Afmetingen   - L x B x H,353 x 254 x 33 mm
- Operating System   - Microsoft (r)Windows (r)XP Home versie SP1 NL Recovery Versie,

  - voorge´nstalleerd en op CD-Rom
- Office Software   -Microsoft (r)Works (r)7.0 OEM versie
- Overige Software   -Power Cinema Suite OEM versie inclusief:

  * CyberLink PowerDirector PRO 2.0

  * CyberLink PowerDVD XP 4.0

  * CyberLink MediaShow

  * CyberLink VideoLive Mail 4

  * Music Match Jukebox

  - Pinnacle Instant Copy OEM versie,

  - Ahead Nero Burning Rom 6xxx OEM versie

  - Alle software is voorge´nstalleerd en op CD-Rom



- Garantie*   - 24 maanden, aan huis pick-up en return (bij hardware problemen)




  (eerlijk gejat van ah.nl)


Specifieke onderdelen:

DVD Writer

Pioneer DVD-RW DVR-K12D
DVD's die werken:
Platinum DVD+R 4x (op 2.4 speed)
Arita DVD-RW 2x
Bulkpaq DVD+R 4x (op 2.4 speed)
geen link voor firmware te vinden op http://wwwbsc.pioneer.co.jp/product-e/ibs/device_e/owabi_e.html
De stappenmotor voor deze dvd/cd brander veroorzaakt een zacht gepiep bij het verplaatsen.

Harde schijf

IC25N060ATMR04-0
Uit een beetje google blijkt dat het een hitachi harde schijf is een Travelstar 80GN

Travelstar 80GN hard disk drives specifications

Travelstar 80GN model summary Capacity (GB) RPM Interface
IC25N060ATMR04 60
4200 ATA-6


Configuration
Interface ATA-6
Capacity (GB) 60
Sector size (bytes) 512
Recording zones 16
Data heads 3
Disks 2
Max. areal density (Gbits/sq.inch) 70

Performance
Data buffer (MB)2 8
Rotational speed (rpm) 4,200
Latency (average ms) 7.1
Max. media transfer rate (Mbits/sec) 350
Max. interface transfer rate (MB/sec) 100MB/sec Ultra DMA mode-5
Seek time (ms)
Average (typical) 12
Track to track (typical) 2.5
Full stroke (typical) 23

Power
Requirement +5VDC(▒5%)
Dissipation (typical)
Startup (max. peak) 4.7 W
Seek (average) 2.3 W
Read (average) 2.1 W
Write (average) 2.2 W
Performance idle (average) 1.85 W
Active idle (average) 0.95 W
Low power idle (average) 0.65 W
Standby (average) 0.25 W
Sleep 0.1 W
Power consumption efficiency (watts/GB) 0.011

Physical size
Height (mm) 9.5
Width (mm) 70
Depth (mm) 100
Weight (g) 99

Environmental characteristics
Operating
Ambient temperature 5░ to 55░ C
Relative humidity (non-condensing) 8% - 90%
Maximum wet bulb (non-condensing) 29.4░ C
Shock (half sine wave) 200Gs (2ms)
Vibration (RMS)
Random (RMS) 0.67G (5 - 500Hz)
Swept sine 1G 0-P (5 - 500Hz)

Non-operating
Ambient temp -40░ to 65░ C
Relative humidity (non-condensing) 5% - 95%
Maximum wet bulb (non-condensing) 40░ C
Shock (half sine wave) 800Gs/1ms
Vibration (random (RMS) 3.01G (5 - 500Hz)

Acoustics (A-Weighted Sound Power (Bels)
Idle (typical) 2.3
Op (typical) 2.7
Idle (maximum) 2.6
Op (maximum) 2.9

 2 Space reserved for firmware

eerlijk gejat van: http://www.hgst.com/hdd/support/80gn/80gn.htm


Specificaties volgens dmicode en biosdecode onder linux.
Hieruit blijkt dat ze zelfs medion in de bios hebben laten zetten. Leverancier op een paar andere plekken staat "Arima". Nu volgens http://www.arimacorp.com lijkt het erop dat dit een leverancier is voor notebook leveranciers.
Met het moederbord is alsnog de leverancier achterhaald, het is dus een eMachines M5309 (ongeveer vergelijkbaar).

Folder

Eerst mijn scanner nog aansluiten. Folder ligt al klaar.
Nu, wat blijkt na het kritisch doorlezen van de folder? Er zit nogal wat niet bij het notebook.
Met andere woorden, ze  hebben behoorlijk zitten blunderen met het maken van deze folder.

Na contact gehad te hebben met de medion helpdesk, verzekerde die mij dat ik binnen een maand (dus voor 17-04-2004) een oplossing aangeboden kreeg vanwege het ontbreken van de seriele poorten, en de accu die wat te laag vermogen heeft.
Op het tweakers forum hebben ze het erover dat er een usb seriele/ir dongle nagestuurd wordt en een extra accu.
Verder is er te lezen dat AH hun klanten compenseert met ¤ 30,- vanwege het ontbreken van een luxe notebooktas.

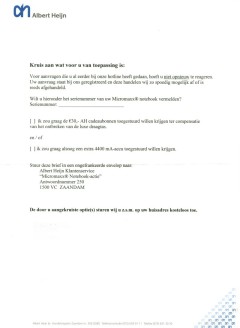

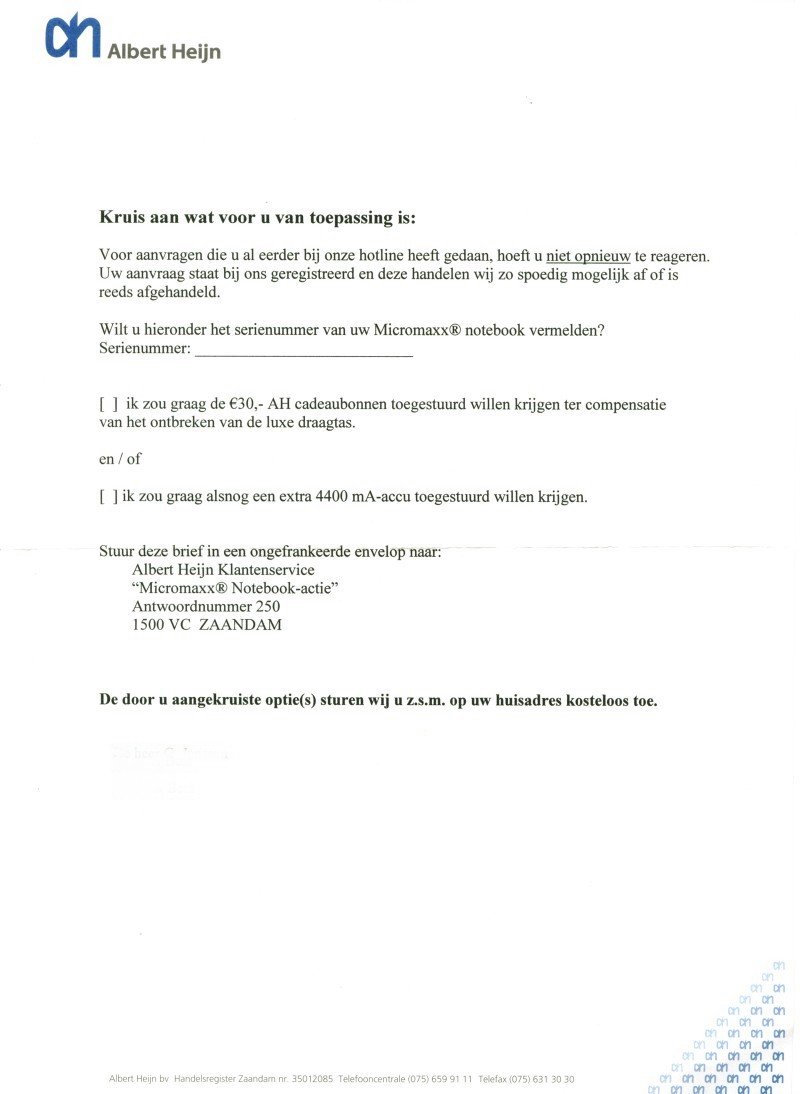

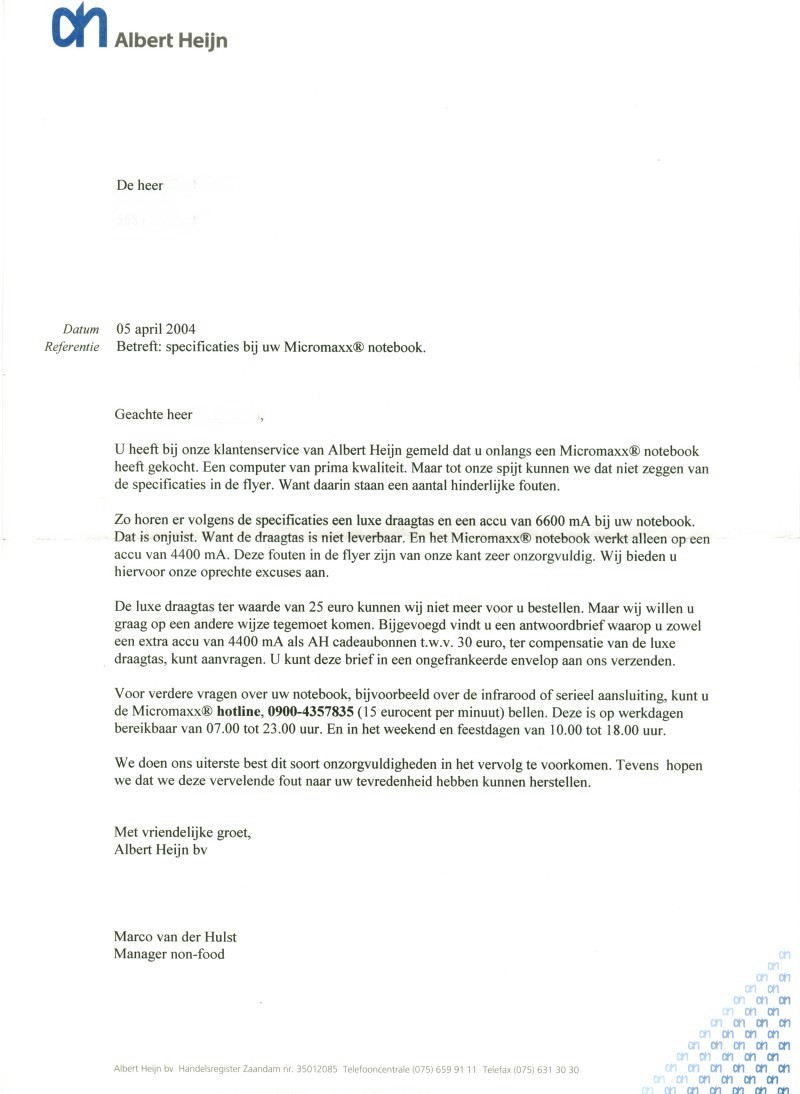

De originele brief van AH is hier ter inzage:

De leesbare brief van AH
De originele brief van Appie Happie

Update 29-05-2004:

De extra spullen zijn binnengekomen. Te weten:
Een Sweex IR adapter
Een Sweex seriele poort
3 * 10 Euro cadeau bonnen voor het missen van die luxe notebook tas.
en een Arima W720 4.4Ah LI-ON RAM2000 accu.

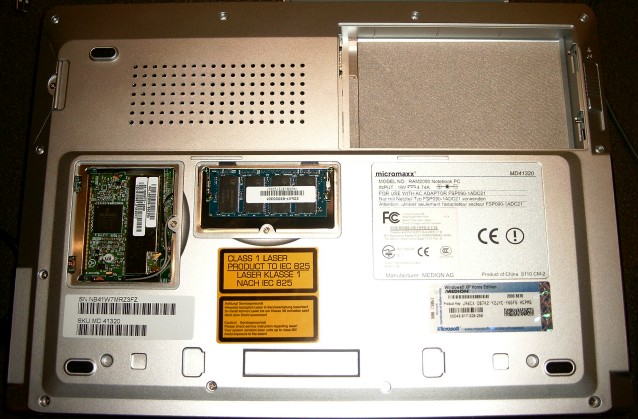

Overigens, hoe het geheugen uit te breiden is naar 1024 Mb is me voorlopig nog een raadsel. Er is slechts een geheugenbank van 256 Mb bereikbaar.
waar zit de tweede dim?

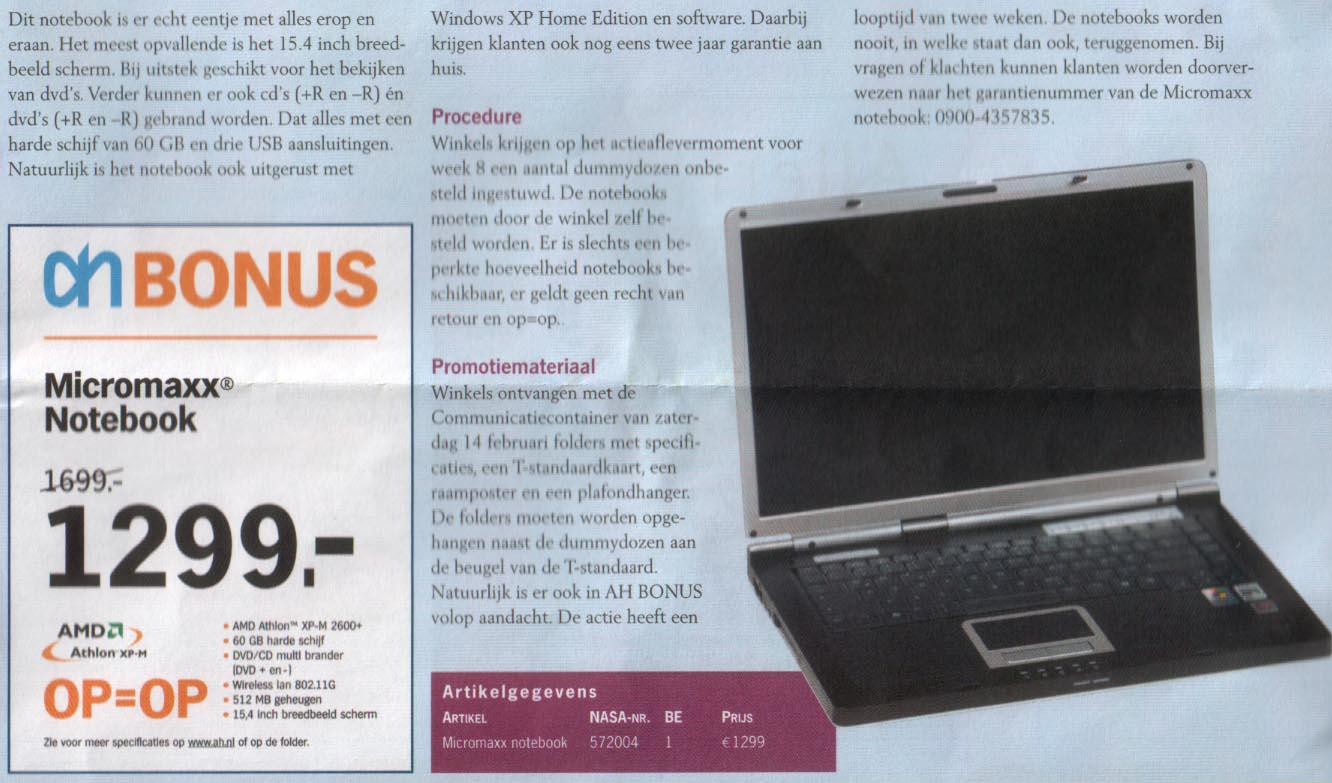

De interne folder (voor AH medewerkers) is inmiddels wel gevonden:
De interne folder voor AH medewerkers

En de originele folder:
de folder waar het mee begon

Nieuwe aanbieding

Op 11-05-2004 kwam er weer een nieuwe aanbieding in de brievenbus vallen. Hetzelfde notebook, maar dan met tv tuner.
link naar AH: http://www.ah.nl/multimedia/index.jsp
Nu voor de prijs van ¤ 1279,- Moet wel zeggen dat de informatie op de site van Appie erg te wensen overlaat. De specificaties zijn weer erg mager. Enige wat ik heb kunnen vinden is dat het scherm nu iets groter is. 854 pixels in plaats van 800 pixels. Het blijft kennelijk moeilijk een goede kloppende folder te maken.

Linux installatie

Ga naar Linux SuSE 9.2 installatie
Na een probleemloze linux installatie (SuSE 9.0) die alles herkende, heb ik wel met de hand de /etc/X11/XFConfig.blabla aangepast zodat X wel op 1280*800 draait.
Als je sax2 met de hand opstart, doet deze het ook voor je, omdat deze de plug&pray mode van het scherm kan herkennen en daarmee de resolutie uitleest.
Overigens is de interpolatie van het scherm van 1024*768 naar 1280*800 erg goed te noemen. Het is bijna niet te zien dat je een andere resolutie draait.

Nadeel:
Bij het in gebruik zijn van een USB poort, start het notebook niet op. Hij blijft dan hangen op de USB.
de netwerkmodule bcm4400.o geeft bij volledige belasting problemen. Dit gebeurd met de aktuele kernel versies van SuSE (2.4.19). Volgens internet zou dit probleem ontstaan zijn na 2.4.15.

Oplossing 1

#ifdown eth0
#ifup eth0
Na wat testjes is gebleken dat wanneer de mtu size op 750 gezet wordt, het probleem nagenoeg over is. Bij 995 kwam het probleem na +- 2 Gb aan data kopieren over het netwerk nog een keer terug.
Zet de mtu size 750 met het volgende commando:
#ifconfig eth0 mtu 750

Oplossing 2

Op de volgende site is te lezen dat er een broadcom module is, van en door broadcom zelf. Deze is te downloaden van http://www.broadcom.com/drivers/downloaddrivers.php.

Overigens staat op bovenstaande site ook hoe je de wireless kaart aan de gang krijgt onder linux en hoe je gebruik kunt maken van de power saving opties van de AMD Powernow K7 module in samenwerking met cpufreqd.

Oplossing 3

SuSE Linux 9.1 installeren, deze gebruikt een nieuwere broadcom module.

Wlan installatie

De makkelijkste manier om wlan te installeren onder linux is de ndis driver te gebruiken.
Let wel, bij versie 0.3 is het allemaal nog makkelijk, maar bij 0.7 heb je de andere bcmwl5a.inf file nodig:

Opstartscript wlan.sh
# Shutdown eth0 due to dns
ifdown-dhcp eth0
# Shutdown wlan0 to be safe
ifdown-dhcp wlan0
cd wireless
# load ndis drivers 0.7 with bc94306
# load ndiswrapper with the right driver (Check with ndiswrapper -l)
ndiswrapper -i bcmwl5a.inf
# load module ndiswrapper (check dmesg to see if the card is recognized
modprobe ndiswrapper
# set the parameters
iwconfig wlan0 mode managed
iwconfig wlan0 key aaaa-aaaa-aaaa-aaaa-aaaa-aaaa-aa
iwconfig wlan0 essid Moeilijk
ifup-dhcp wlan0

Linux SuSE 9.2 installatie

Mousepad

Na het uitkomen van 9.2 heb ik deze natuurlijk ook geinstalleerd. Gelukkig gebruikt SuSE niet gebruik van de bios settings (die tenslotte niet aanwezig zijn) waardoor de cpu netjes schakelt met de volgende snelheden: 1986675 1655562 1390672 1125782 794670 529780
Helaas werkt de muis te goed. De "schuif" van het touchpad werkt niet. De een of andere dwaas heeft speciaal voor de mousepad een driver geschreven die niet helemaal lekker werkt.

Dit is uit te schakelen door het volgende:

Plaats #if 0 en #endif in /usr/src/linux/drivers/input/mouse/psmouse-base.c

/*
 * Try Synaptics TouchPad
 */
#if 0
        if (max_proto > PSMOUSE_PS2 && synaptics_detect(psmouse)) {
                synaptics_hardware = 1;

                if (set_properties) {
                        psmouse->vendor = "Synaptics";
                        psmouse->name = "TouchPad";
                }

                if (max_proto > PSMOUSE_IMEX) {
                        if (!set_properties || synaptics_init(psmouse) == 0)
                                return PSMOUSE_SYNAPTICS;
/*
 * Some Synaptics touchpads can emulate extended protocols (like IMPS/2).
 * Unfortunately Logitech/Genius probes confuse some firmware versions so
 * we'll have to skip them.
 */
                        max_proto = PSMOUSE_IMEX;
                }
/*
 * Make sure that touchpad is in relative mode, gestures (taps) are enabled
 */
                synaptics_reset(psmouse);
        }
#endif


Op deze manier schakel je het testen van de mousepad uit, zodat hij de default driver gebruikt, die gelukkig wel gebruikt maakt van de schuifbalk.

Wlan

Voor de wlan heb je, zoals hierboven beschreven de ndiswrapper nodig. Dit is gewoon bij SuSE 9.2 meegeleverd, dus eerst deze installeren en daarna de drivers laden zoals gewenst.
Weet je het nog:

# Shutdown eth0 due to dns
ifdown-dhcp eth0
# Shutdown wlan0 to be safe
ifdown-dhcp wlan0
cd wireless
# Er van uitgaande dat de drivers in wireless staan
# load ndis drivers 0.7 with bc94306
# load ndiswrapper with the right driver (Check with ndiswrapper -l)
ndiswrapper -i bcmwl5a.inf
# load module ndiswrapper (check dmesg to see if the card is recognized
modprobe ndiswrapper
# set the parameters
iwconfig wlan0 mode managed
iwconfig wlan0 key ABCD-ABCD-ABCD-ABCD-ABCD
iwconfig wlan0 essid ESSID-NAME
ifup-dhcp wlan0
cd ..

Scherm

Het notebook heeft, zoals bekend is, een 1280 * 800 scherm. Sinds er bij SuSE 9.2 geen gebruik meer wordt gemaakt van XFree maar van Xorg. Gelukkig is alles gewoon binnen YaST te selecteren als 1280 * 800 / 75 Hz scherm.

Knoppix installatie

Vanwege mijn interesse in netwerk/security heb ik de Knoppix STD 0.1 gedownload op http://www.knoppix-std.org.
Daarna was het cd erin en draaien, alleen werd de netwerkkaart niet herkend. Nog effe naar kijken. (module bcm4400 is nodig)

Windows XP installatie

Windows XP professional (Engels natuurlijk) met SP1 ingebakken, installeerde zich zonder problemen.
Echter, was niet alles herkend bij het installeren.
Netwerkkaart (wireless en LAN)
Videokaart
Audio
Modem

Na het draaien van de autopatcher was alles weer in een keer aktueel.
Nadeel is dat de meegeleverde Pinnacle InstantCopy SE Nederlands is.
Bij een Engelse versie van XP installeert Nero ook de Engelstalige versie. Deze is ook zo te updaten met de meest aktuele versie (6.3.0.2)

Net als bij Linux geeft de USB bus weer problemen. Indien er bijvoorbeeld een muis in zit, moet je deze er opnieuw insteken, en dan doet hij het pas. Dit probleem treedt niet altijd op, dus waar dit precies door komt, kan ik nog niet zeggen. Een biosupdate levert overigens geen oplossing.

Wireless lan

Nou, om wireless aan de gang te krijgen, was een hels karwei. Het bleek dat je de kaart via een toetscombinatie uit en aan kunt zetten. Default is uit (om het makkelijk te maken)

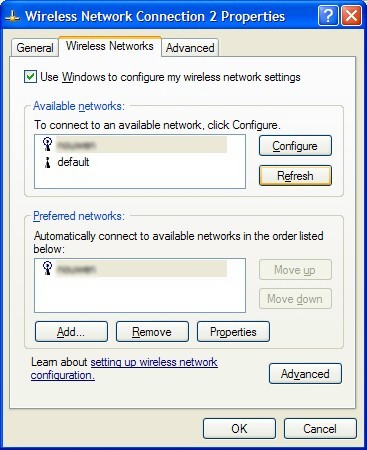

Druk op Fn-F2 om wireless aan te zetten (antenne) en daarna effe configureren en werken.

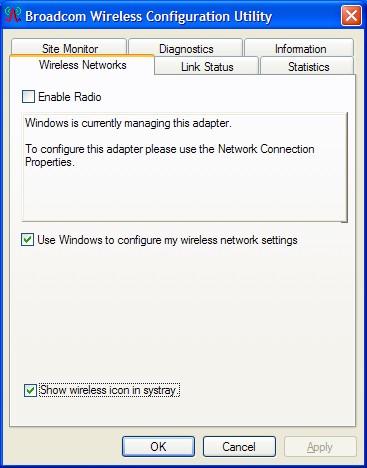

Druk op Enable radio om de antenne aan te zetten.

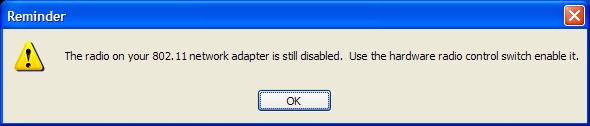

"The radio on your 802.11 network adapter is still disabled. Use the hardware radio control switch to enable it."

Wat mag dit nu zijn? Nu na lang zoeken dus de Fn-F2 toets om wireless aan te zetten.

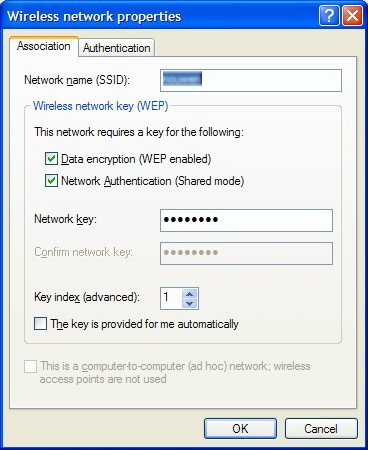

Daarna kun je dus een preferred network aanmaken. Hier kun je dan alvast je key etc. invullen.



De network key (onmogelijke combinatie van +- 20 hexadecimale cijfers) is dus de wep encryptie die ook op de access point ingevuld is.
faq mbt wireless: http://www.emachines.com/support/

Nieuwe drivers/bios

Op de site van Medion kun je, met erg veel moeite, en erg veel spelfouten een nieuwe bios vinden.
Ga naar de medion site en zoek naar notebooks 41320
Vervolgens krijg je een site met nog meer fouten, en kun je de driver downloaden.
De datum van deze bios is: 13.01.2004

Update

Recentelijk is er op de site weer een nieuwe bios gekomen, release datum 06-04-2004. Het lijkt erop dat het precies dezelfde bios is. Wat er bij de eerste of de tweede gewijzigd is, kan ik niet zeggen. Te weinig info. Het notebook gaat nog steeds niet goed om met de powersavingmodes van de cpu.

Update 2 (27-11-2004)

Na installatie van SuSE 9.2 maakt SuSE wel gebruik van de scaling options van de CPU. Ga naar het stukje van Linux SuSE 9.2 installatie voor meer opties.

CPU Overheat

Als het notebook een tijd op vol vermogen loopt, schakelt het ineens uit. Dit komt waarschijnlijk omdat de koeler de warmte niet meer af kan voeren. Een mogelijke oplossing is het notebook aanbieden voor reparatie bij Medion, maar het alternatief voor de echte freak is het natuurlijk zelf effe oplossen. Hoe?

Nu: (niet boos worden als er iets kapot gaat, op eigen risico natuurlijk!)

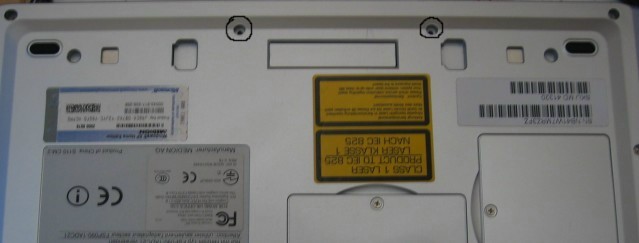

Beginnende met de achterkant, twee schroefjes verwijderen:

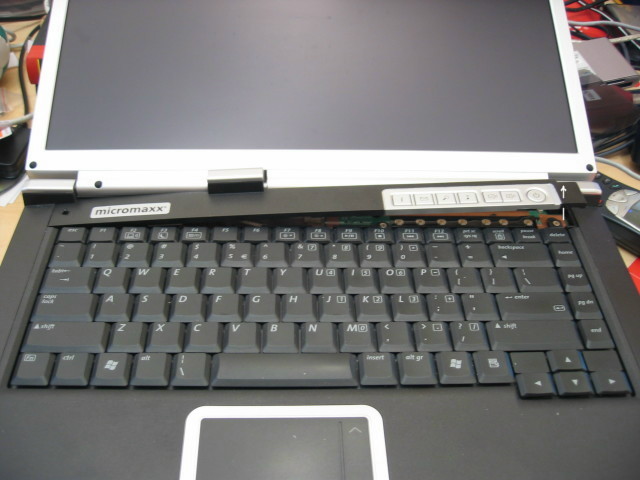

Daarna, aan de voorkant, het plaatje boven het toetsenbord verwijderen. Wel eerst het beeldscherm helemaal open klappen:

Begin bij de aan/uit schakelaar of in het midden. Links zit vast.

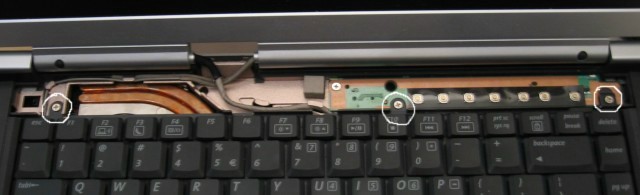

Nu de drie schroefjes verwijderen om het toetsenbord voorzichtig los te halen:

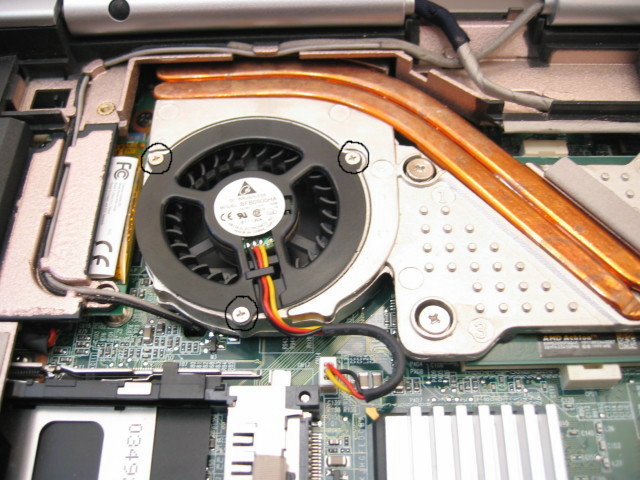

Na het toetsenbord weggeklapt te hebben, kan de ventilator verwijderd worden:

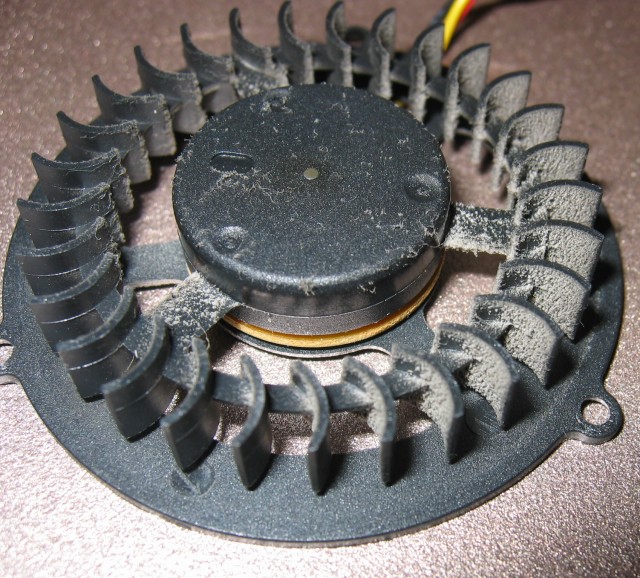

De smerige ventilator kan schoongemaakt worden met bijvoorbeeld een kwast of samengeperste lucht:

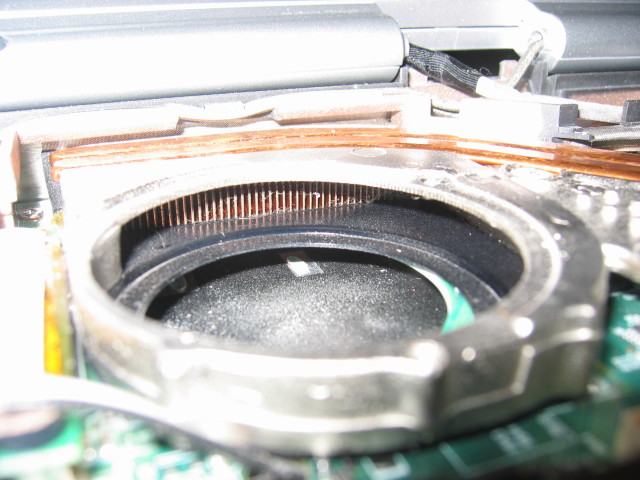

De rommel bij de koellichamen --> ook eens goed schoonmaken.


Nu alles weer vastzetten in omgekeerde volgorde en hopen dat het weer werkt.

Vraag naar meer geheugen

Meer en meer krijg ik het verzoek hoe het nu precies zit met het geheugen. Joop uit Rotterdam schreef het volgende:
Het is niet meer te vinden, maar het geheugen zit erin 1 Gb 2 X 512 kingston
KVR333X64SC25. en werkend. Nu kan ie nog wat jaatjes met Vista werken.

Aldus, Kington geheugen 2 * 512 Mb werkt.
Ikzelf heb ex-HP notebook geheugen 1 * 512 ingezet, en iemand die ik ken een IBM 1 * 512 Mb geheugenmodule. Het lijkt erop dat hij nogal wat smaakjes slikt, maar niet alles, volgens die Franse site:
Without at all calling in question the quality of the Corsair memories… those used are completely incompatible with the MD40072
Wat wel werkt: Kingston (KVR333X64SC25/512).

Volgens een Duitse site is 1024 ook het maximum:
http://www.speichermarkt.de/show.cgi?ID=med10408.htm&SNO=43917900

Nieuwe DVD Brander

Helaas, tijdens een ritje in de camper is mijn notebook op de grond gedonderd met als gevolg een brander die je 90░ kon draaien. niet helemaal flex.

Hiervoor heb ik een beetje zitten graven op internet en niets kunnen vinden. Daarna heb ik gewoon de gok genomen, en voor Eur 56.60 (prijs september 2006) een dual layer nec dvd brandertje gekocht.: NEC DVD-/+RW ND-6650 8x/8x/8x DL Slimline Bulk (zwart). Eigenlijk is zo'n beetje elke slim line IDE wel in te bouwen, als je het frame overzet.

links


Albert Heijn
http://www.ah.nl
Pioneer (dvd)
http://wwwbsc.pioneer.co.jp/product-e/ibs
Micromaxx
http://www.micromaxx.com (gaat automagisch door naar (medion.de))
Fabrikant Arima http://www.arima.com.tw
andere bios flasher (m5310)
www.e4all.info/motherboards/mseries_readme.txt en lokaal
Test van een oudere versie (m5310)
http://www.pcmag.com/
en nog een test (m5310)
http://reviews-zdnet.com.com/eMachines_M5310/
eMachines (m5309) (leverancier)
http://www.emachines.com/
Tweakers.net - forum
http://gathering.tweakers.net/forum/list_messages/870280/0
Mede notebook eigenaar (linux)
http://jos.nouwen.name/notebook
CPU Fan schoonmaken
http://dexplor.com/phpBB2/viewtopic.php?t=171
Franse beschrijving MD40072
http://aide.blinckers-groups.com/medion/index.html
Lokaal opgeslagen automatisch vertaalde Engelse versie





back
